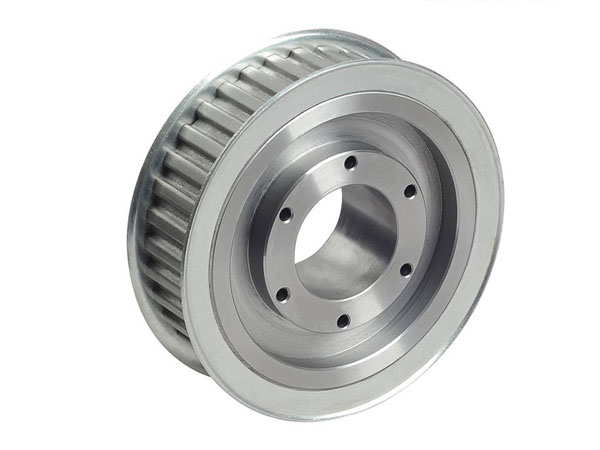

皮带轮

皮带轮,属于盘毂类零件,一般相对尺寸比较大,制造工艺上一般以铸造、锻造为主。一般尺寸较大的设计为用铸造的方法,材料一般都是铸铁(铸造性能较好),很少用铸钢(钢的铸造性能不佳);一般尺寸较小的,可以设计为锻造,材料为钢。皮带轮主要用于远距离传送动力的场合,例如小型柴油机动力的输出,农用车,拖拉机,汽车,矿山机械,机械加工设备,纺织机械,包装机械,车床,锻床,一些小马力摩托车动力的传动,农业机械动力的传送,空压机,减速器,减速机,发电机,轧花机等等。

传动优点:

皮带轮传动的优点有:皮带轮传动能缓和载荷冲击;皮带轮传动运行平稳、低噪音、低振动;皮带轮传动的结构简单,调整方便;皮带轮传动对于皮带轮的制造和安装精度不像啮合传动严格;皮带轮传动具有过载保护的功能;皮带轮传动的两轴中心距调节范围较大。皮带传动的缺点有:皮带轮传动有弹性滑动和打滑,传动效率较低和不能保持准确的传动比;皮带轮传动传递同样大的圆周力时,轮廓尺寸和轴上压力比啮合传动大;皮带轮传动皮带的寿命较短。各类机械设备的皮带轮的直径等尺寸都是自己

根据减速比配的,根据工作转速与电机的转速自己设计。 工作转速/电机转速=主动轮直径/从动轮直径*0.98(滑动系数),如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s,电机转速与皮带轮直径换算比,速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。节圆直径和基准直径是一样的,直径-2h=节圆直径,h是基准线上槽深,不同型号的V带h是不一样的,Y Z A B C D E,基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算出节圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6。A或SPA的带轮小外径尺寸为80mm,如小于该尺寸,特别是在高速的情况下,皮带容易出现分层及底部出现裂纹等毛病。SPZ带,小轮不小于63mm即可。同时要注意皮带安装的手法及张力,过小易打滑,过大易损坏皮带与轴承。

材料要求:

1.通风机使用带轮的材料为灰铸铁HT200,HT250等(但是也可以根据客户需求使用钢件,铜件,铝件等)。

2.带轮应满足:重量轻,质量分布均匀,消除制造中产生的内应力,皮带轮应进行静平衡校正。
